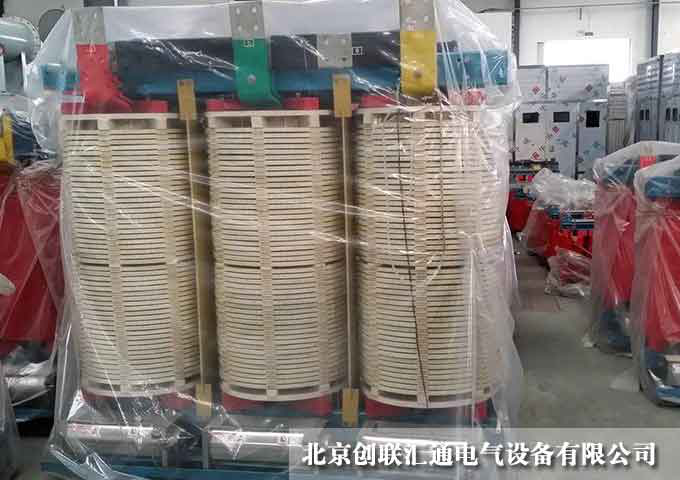

干式變壓器組成

　　

　　先要由硅鋼片構成的鐵芯和環氧樹脂澆注的線圈構成, 凹凸壓線圈之間安排絕緣筒增添電斷氣緣, 并由墊塊支持和束縛線圈, 其零部件搭接的緊固件均有防松機能。

　　

　　機關機能：

　　

　?、殴腆w絕緣包封繞組

　　

　　⑵不包封繞組

　　

　　繞組：兩個繞組中，電壓較高的是高壓繞組，較低的是高壓繞組。

　　

　　從高、高壓繞組的相對位置看，高壓可分為齊心式、交迭式。

　　

　　齊心式繞組簡樸，制造便利，均采取這類布局體例。

　　

　　交迭式，先要用于特種變壓器。

　　

　　因為干式變壓用具有抗短路才能強、保護事情量小、運轉效力高、體積小、樂音低等長處, 經常使用于防火、防爆等機能要求高的場合。?[7]?

　　

　　1.寧靜，防火，無凈化，可間接運轉于負荷中間；

　　

　　2.采取海內進步前輩手藝，機器強度高，抗短路才能強，部分放電小，熱不變性好，靠得住性高，利用壽命長；

　　

　　3.低消耗，低樂音，節能結果較著，免保護；

　　

　　4.散熱機能好，過負載才能強，逼迫風冷時可進步容量運轉；

　　

　　5.防潮機能好，順應高濕度和其他卑劣情況中運轉；

　　

　　6.干式變壓器可裝備完美的溫度檢測和庇護體系。采取智能旌旗燈號溫控體系，可主動檢測和巡回顯現三相繞組各自的事情溫度，可主動啟動、遏制風機，并有報警、跳閘等功用設置；

　　

　　7.體積小，重量輕，占地空間少，安裝用度低。

　　

　　鐵芯

　　

　　采取優良冷軋晶粒取向硅鋼片，鐵芯硅鋼片采取45度全斜接縫，使磁通沿著硅鋼片接縫標的目的經由過程。

　　

　　繞組情勢

　　

　　⑴環繞糾纏；

　　

　?、骗h氧樹脂加石英砂添補澆注；

　　

　?、遣ＡЮw維加強環氧樹脂澆注（即薄絕緣布局）；

　　

　　⑷多股玻璃絲浸漬環氧樹脂環繞糾纏式（普通多采取3，由于它能有用的避免澆注的樹脂開裂，進步了裝備的靠得住性）。

　　

　　高壓繞組

　　

　　普通采取多層圓筒式或多層分段式布局。

　　

　　溫度節制體系

　　

　　干式變壓器的寧靜運轉和它的利用壽命，很大水平上取決于變壓器繞組絕緣的寧靜的靠得住性。

　　

　　冷卻體例

　　

　　干式變壓器冷卻體例分為天然氛圍冷卻（AN）和逼迫氛圍冷卻（AF）。天然空冷時，變壓器可在額定容量下持久持續運轉。逼迫風冷時，變壓器輸出容量可進步50%。合用于斷續過負荷運轉，或應急變亂過負荷運轉；因為過負荷時負載消耗和阻抗電壓增幅較大，處于非經濟運轉狀況，故不該使其處于長時間連續過負荷運行。
